    Réducteur pour tour de refroidissement

    Réducteurs industriels pour l'entraînement des ventilateurs de tours de refroidissement

    Les réducteurs utilisés dans les tours de refroidissement sont conçus pour assurer une transmission de puissance stable et un contrôle de mouvement fiable. Ils aident à entraîner efficacement les grands systèmes de ventilation, même en charge continue et dans des conditions météorologiques variables. Grâce à un alignement précis des engrenages et à une transmission de couple fluide, ces unités garantissent un fonctionnement silencieux, des performances stables et une durée de vie plus longue des équipements. Leur construction solide et leur carter bien scellé protègent également contre l'humidité et la corrosion, ce qui les rend adaptés à une utilisation à long terme dans les applications de refroidissement.

    Demander un devis
    Produits manuel
    Caractéristiques des réducteurs conçus pour les tours de refroidissement
    • Conception de l'arbre de sortie
      Arbre conique 1:10 pour un alignement précis
      Installation et retrait faciles des pales du ventilateur
      Répartition uniforme de la charge pour un fonctionnement stable
    • Conception anti-vibrations
      Une portée de roulement plus large sur l'arbre de sortie améliore la stabilité et réduit les vibrations pendant le fonctionnement du ventilateur
      Répartition uniforme de la charge obtenue grâce à des boulons de montage positionnés symétriquement, contribuant à maintenir l'équilibre et la résistance structurelle
    • Performance de refroidissement
      La surface de dissipation thermique plus grande et le capot d'air amélioré aident à maintenir une température stable du réducteur pendant le fonctionnement
      Des serpentins de refroidissement optionnels peuvent être ajoutés lorsque le réducteur fonctionne pendant de longues heures ou dans des environnements à haute température
    • Faible bruit
      Le grand rapport de conduite des engrenages aide la transmission à fonctionner plus facilement
      Les engrenages de précision fabriqués selon les normes DIN 6 réduisent les vibrations et le bruit de fonctionnement.
    • Entretien facile
      Des tuyaux de prolongation peuvent être installés à travers des trous pré-percés pour permettre l'accès à un évent, à un orifice de remplissage d'huile et à des orifices de vidange depuis l'extérieur de la zone de fonctionnement
      La fenêtre d'inspection est positionnée au-dessus du niveau d'huile, permettant de vérifier l'état des engrenages internes sans vidanger l'huile
      Un concept d'évent en forme de S breveté aide à prévenir les fuites d'huile et maintient un entretien propre et simple
    Tableau de sélection rapide

    Vitesse d'entrée : 1750 tr/min

    Vitesse de sortie (rpm) Rapport de réduction Puissance du moteur (kW)
    55 75 90 110 132 160 200 250 280
    280 6.3 - - - - - - - - -
    245 7.1 - 045 045 045 - - - - -
    220 8 - 045 045 045 050 055 - - -
    195 9 - 045 045 050 050 055 060 - -
    175 10 - 045 045 050 050 055 060 065 -
    155 11.2 045 045 050 050 055 060 065 070 070
    140 12.5 045 045 050 050 055 060 065 070 075
    125 14 - 055 055 055 060 065 070 075 075
    110 16 - 055 055 055 065 070 075 075
    97 18 - 055 055 060 065 070 075

    Vitesse d'entrée: 1160 rpm

    Vitesse de sortie (rpm) Rapport de réduction Puissance du moteur (kW)
    55 75 90 110 132 160 200 250 280
    185 6.3 - - - - 60 60 65 65
    165 7.1 45 45 - - 60 60 65 70
    145 8 45 45 50 55 60 60 65 70
    130 9 45 50 50 55 60 65 65 75
    115 10 45 50 50 55 60 65 70 75 75
    105 11.2 50 50 55 60 65 65 75 75
    93 12.5 50 50 60 65 65 70 75
    83 14 55 55 60 65 70 70 75
    73 16 55 55 65 70 75 75
    64 18 55 60 70 70 75

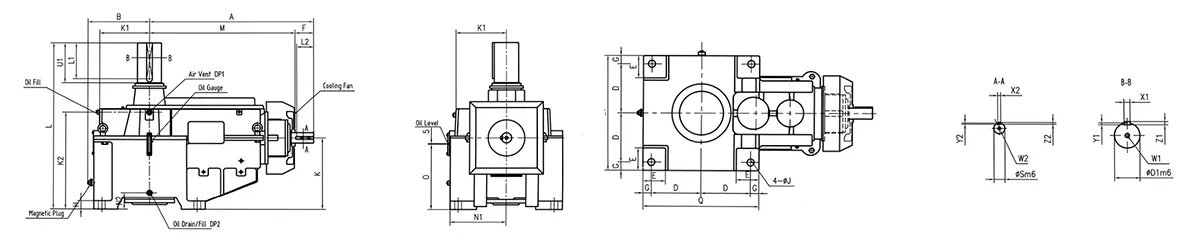

    Encombrements (mm)

    Taille A B M D Q G H boulon de montage (J) L K E Poids (kg) Capacité d'huile （L） O
    45 725 260 645 200 470 35 38 28 (M24) 725 290 95 365 24 260
    50 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    55 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    60 865 305 750 240 560 40 45 35 (M30) 900 370 105 660 55 335
    65 946 325 831 260 600 40 45 35 (M30) 990 395 105 830 75 360
    70 965 350 850 275 650 50 52 42 (M36) 1010 415 135 960 90 375
    75 1018 370 903 295 690 50 52 42 (M36) 1045 450 135 1250 110 410
    Encombrements
    Vous avez besoin de solutions d'entraînement fiables pour votre application ?

    Parlez à nos experts et trouvez le réducteur ou le réducteur de vitesse adapté à votre système

    Pourquoi nous

    Transcyko est spécialisé dans la conception et la fabrication de réducteurs industriels et de réducteurs de vitesse. Fort de plus de 40 ans d'expertise dans la fabrication de réducteurs, nous fournissons des solutions d'entraînement de précision pour les industries de la plasturgie, du caoutchouc, de la chimie, de la métallurgie, de l'automatisation et de l'énergie. Nos installations de fabrication de 40 000 m² à Nanjing et à Taïwan soutiennent une production à grande échelle allant jusqu'à 60 000 réducteurs de haute précision par an.

    • Pourquoi nousplus de 40 ans d'expériences dans la fabrication de réducteurs industrielles
    • Pourquoi nousCoopération avec l'Institut de recherche en technologie industrielle
    • Pourquoi nouséquipements d'usine et de test d'origine allemande et japonaise
    • Pourquoi nousCertifié ISO 9001, ISO 14001, ISO 45001 et ISO 50001
    • Pourquoi nousUne coopération à long terme avec les distributeurs mondiaux

    Lors de la sélection de réducteurs pour les ventilateurs de tours de refroidissement, il est important de prendre en compte des facteurs tels que la taille de la tour, le débit d'air et le type de ventilateur utilisé. Le réducteur doit également fournir un couple suffisant pour déplacer le ventilateur efficacement, ce qui dépend du diamètre du ventilateur, de sa vitesse de rotation et du rapport de réduction choisi. Les conditions environnementales telles que la température, l'humidité et l'exposition potentielle à des éléments corrosifs doivent également être prises en compte. Enfin, les réducteurs avec une conception de maintenance simple et accessible contribuent à réduire les temps d'arrêt et les coûts d'exploitation.

    Pour assurer le bon fonctionnement des réducteurs, un entretien régulier est important. L'huile doit être changée ou complétée en temps voulu pour maintenir une bonne lubrification des engrenages et prévenir l'usure. Il est également bon de vérifier les bruits ou vibrations anormaux, car ceux-ci peuvent être des signes précoces de problème. Garder le réducteur propre aide à prévenir l'accumulation de saleté et de poussière, ce qui peut ralentir les performances avec le temps. Il est également important de s'assurer que le moteur, le réducteur et le ventilateur restent alignés, afin que le système fonctionne correctement et dure plus longtemps.

    La durée de vie dépend des conditions d'exploitation et de la fréquence de maintenance. Avec une lubrification adéquate, des inspections régulières et un alignement correct, un réducteur de tour de refroidissement de haute qualité peut fonctionner de manière fiable pendant plus de 10 ans.
